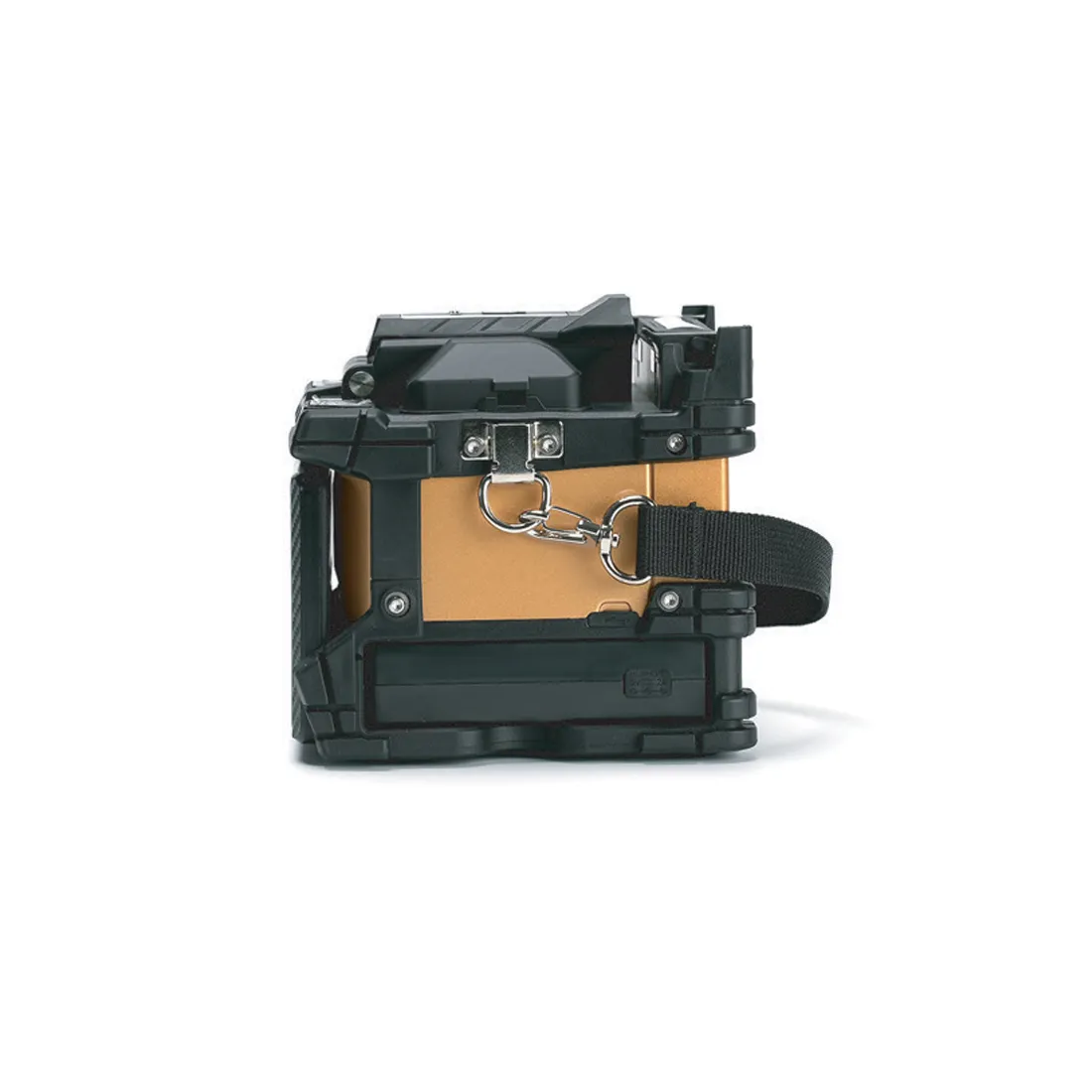

Аппарат для сварки оптических волокон i4

Описание

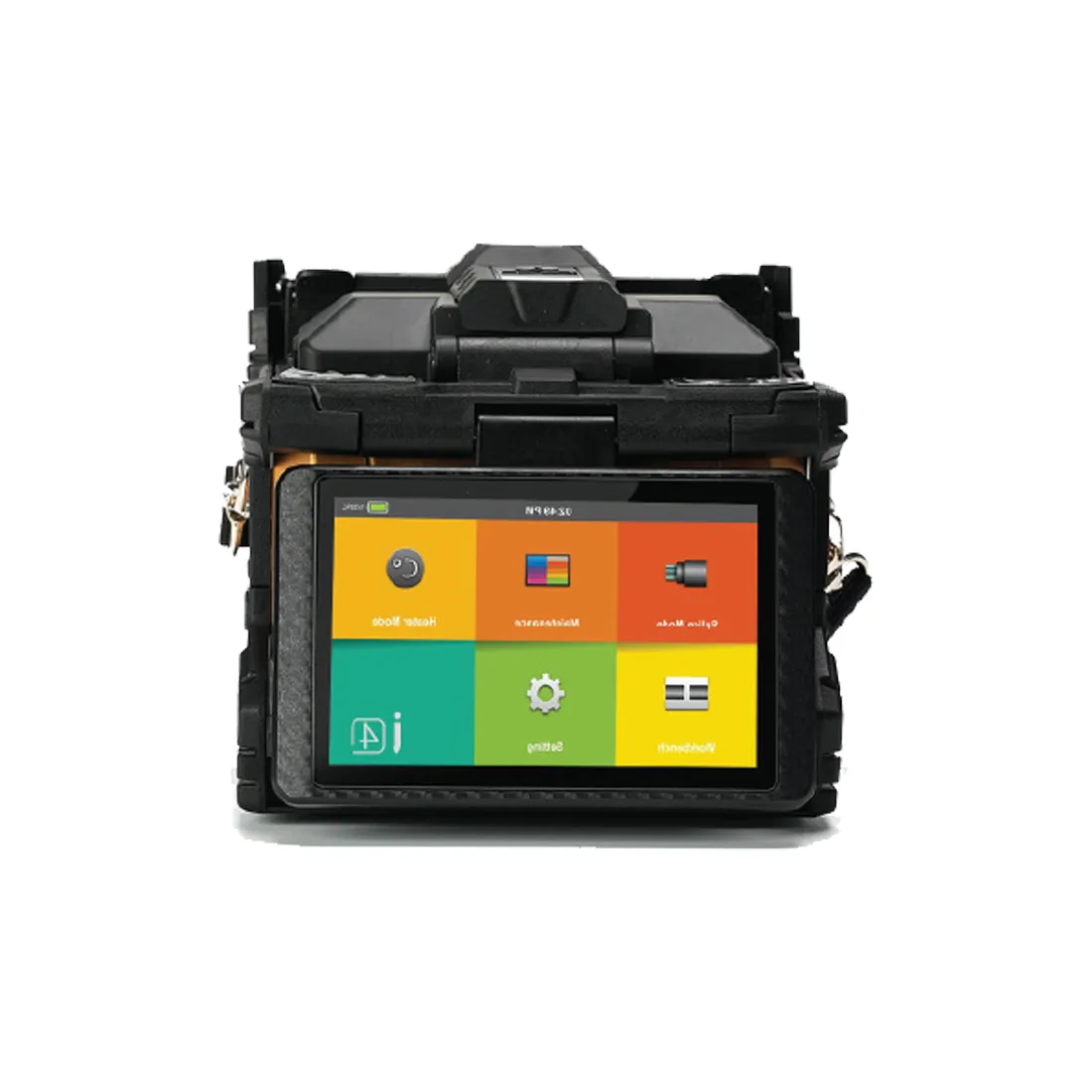

Аппарат для сварки оптических волокон INNO Instrument i4

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других.

Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон.

Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector).

Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд.

Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены.

Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов.

Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
Основные особенности
Выравнивание по оболочке оптического волокна (активные V-канавки)
Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH
Время сварки всего 4 с (в режиме Quick mode)
Время термоусадки гильз – 13 с (45мм, 60мм slim)
Возможность сварки и термоусадки сварных оптических коннекторов SOC
Ресурс электродов – 6 000 сварок
Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте
Защита от ветра, влаги, пыли
Цветной, сенсорный 4,3″ экран с высоким разрешением
200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.
Масса с аккумуляторной батареей 1,38 кг
Характеристики
Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).

Тип сварных волокон:

— Одномодовые SM(ITU-T G.652).

— Многомодовые MM(ITU-T G.651),.

— Одномодовые со смещенной дисперсией DS(ITU-T G.653),.

— Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).

— Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).

— Волокна легированные эрбием (EDF) для оптических усилителей.

Диаметр свариваемого волокна-80 — 150 мкм.

Диаметр покрытия свариваемого волокна-100 мкм — 3 мм.

Длина сколотого волокна-от 5 до 16 мм.

Средние потери на сварном соединении:

— 0,03 дБ для SM.

— 0,01 дБ для ММ.

— 0,05 дБ для DS.

— 0,05 дБ для NZDS.

— 0,03 дБ для G.657.

Типовое время сварки:

4 c (в режиме Quick),.

5 с (в режиме SM mode).

Оценка потерь на сварке- Есть.

Потери на отражение на сварном соединении-> 60 дБ.

Срок службы электродов-6000 сварок.

Программы сварки-Макс. 300.

Программы термоусадки-Макс. 100.

Тип термоусаджувальних гильз (КДЗС)-20 — 60 мм.

Время термоусадки:

21-23 c (КДЗС 60 мм).

16-18 c (КДЗС 60 мм slim).

Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи

Аккумуляторная батарея-емкость 3500 мАг

Количество циклов (сварка +термоусадка)-200

Сохранение результатов-10 000 результатов и 10 000 изображений.
Дисплей-цветной, сенсорный 4,3”.
Кратность увеличения места соединения волокон-132x, 320х.
Интерфейсы-USB-C type.
Условия эксплуатации:
— от 0 до 5000 м над уровнем моря;.
— относительная влажность воздуха от 0 до 95%;.
— максимально допустимая скорость ветра 15 м/с;.
— температура от -10°С до +50°С.
Условия хранения- температура от -40°С до +80°С.
— относительная влажность воздуха от 0 до 95%.
Размеры-132х137х139 мм.
Масса-1,16 кг (без батареи).
1,38 кг (с аккумуляторной батареей).
КОМПЛЕКТАЦИЯ
Сварочный аппарат Inno Instrument I4-1 шт.
Аккумуляторная батарея TLBT-3500-1 шт.
Автоматический скалыватель Inno Instrument V1-1 шт.
Сетевой адаптер питания-1 шт.
Сетевой шнур питания-1 шт.
Запасные электроды E-50-1 пара
Съемный прижим нагревателя для HTS-SOC-1 шт.
Съемный прижим волокна для FH-SOC-1 шт.
Лоток для термоусадочных гильз КДВС-1 шт.
Жесткий кейс для переноски-1 шт.
Ремень наплечный для кейса-1 шт.
Кабель USB-1 шт.
Протокол заводского тестирования-1 шт.
