Кабель оптоволоконный ИК/Д2-Т-А16-1.9 кН (плоский)

Описание

Кабель оптоволоконный Кабель оптоволоконный ИК/Д2-Т-А16-1.9 кН
Назначение:

Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.

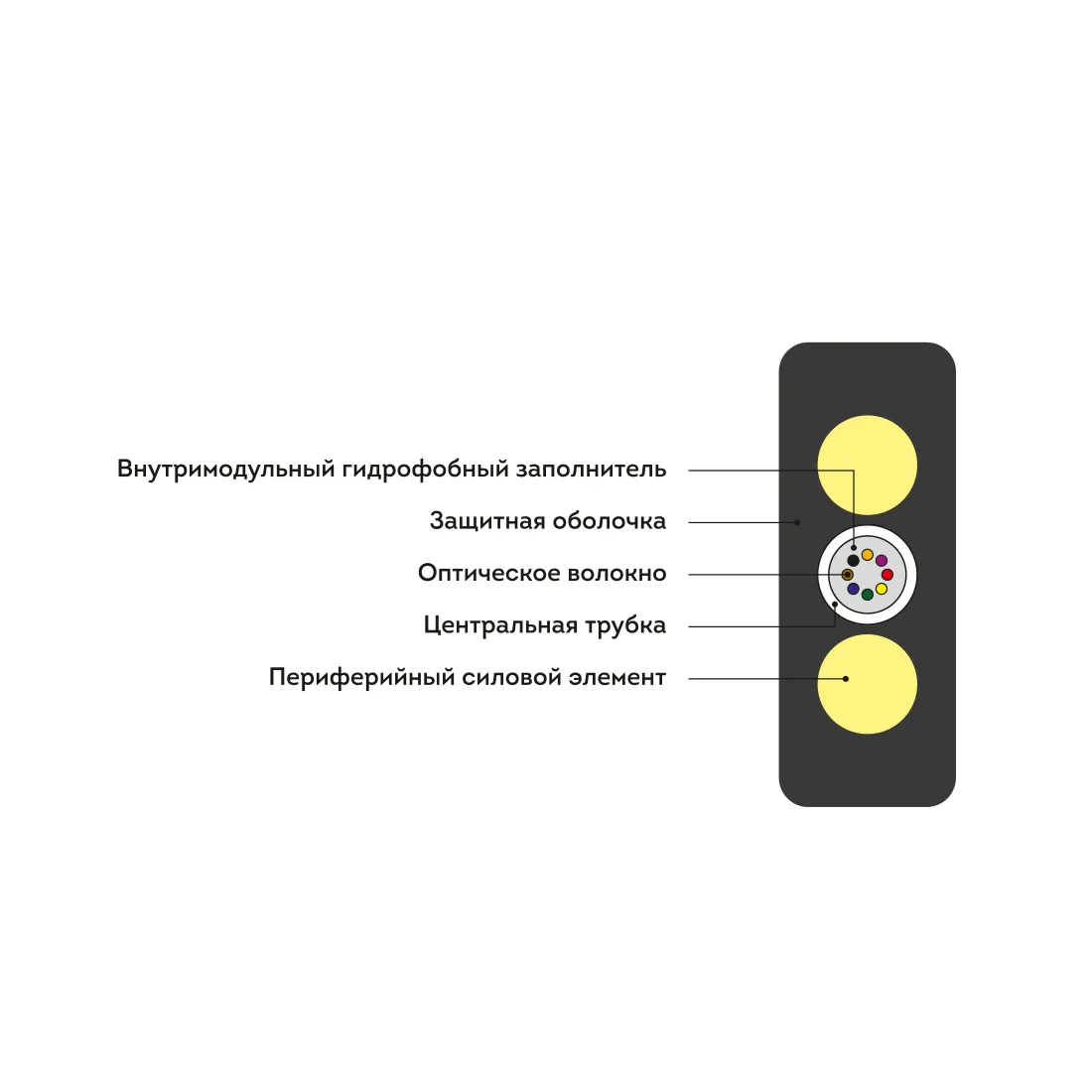

Описание конструкции:

Сердечник — центральная трубка.

Оболочка ОМ из термопластичного материала.

Гидроизоляция ОМ — внутримодульный заполнитель.

Силовые элементы — стеклопластиковый пруток.

Наружная полимерная оболочка.

Параметры кабеля:

Температурный диапазон хранения и перевозки — от минус 60 до +70 °С.

Температурный диапазон монтажа — от минус 20 до +50 °С.
Температурный диапазон эксплуатации — от минус 60 до +70 °С.
Минимальный радиус изгиба — 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие — 1,9кН.
Статическое растягивающее усилие — 1,9 кН.
Раздавливающее усилие — 0,3 кН/см.
Удар — 5 Дж.
Протекание воды — Нет.
Вес 1 километра кабеля — 23 кг .
Строительная длина — 6 км .
Наружный диаметр/габариты — 3,2/6,9 мм.
Стандарт оптического волокна — G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм — 0.22/0.36.
